Задания Д13. Магнитное поле. Электромагнитная индукция

По легкой проводящей рамке, расположенной между полюсами подковообразного магнита, пропустили электрический ток, направление которого указано на рисунке стрелками.

Решение. Магнитное поле будет направлено от северного полюса магнита к южному (перпендикулярно стороне АБ рамки). На стороны рамки с током действует сила Ампера, направление которой определяется по правилу левой руки, а величина равна $F=I умножить на B умножить на l умножить на синус альфа ,$ где I  — сила тока в рамке, B  — величина магнитной индукции поля магнита, l  — длина соответствующей стороны рамки, $синус альфа$   — синус угла между вектором магнитной индукции и направлением тока. Таким образом, на АБ сторону рамки и сторону параллельную ей будут действовать силы, равные по величине, но противоположные по направлению: на левую сторону «от нас», а на правую «на нас». На остальные стороны силы действовать не будут, поскольку ток в них течет параллельно силовым линиям поля. Таким образом, рамка начнет вращаться по часовой стрелке, если смотреть сверху.

По мере поворота направление силы будет меняться и в тот момент, когда рамка повернется на 90° вращающий момент сменит направление, таким образом, рамка не будет проворачиваться дальше. Некоторое время рамка будет колебаться в таком положении, а затем окажется в положении, указанном на рисунке 4.

Правильный ответ указан под номером 4.

По катушке идет электрический ток, направление которого показано на рисунке. При этом на концах железного сердечника катушки

1)  образуются магнитные полюса: на конце 1  — северный полюс; на конце 2  — южный

2)  образуются магнитные полюса: на конце 1  — южный полюс; на конце 2  — северный

3)  скапливаются электрические заряды: на конце 1  — отрицательный заряд; на конце 2  — положительный

4)  скапливаются электрические заряды: на конце 1  — положительный заряд; на конце 2  — отрицательны

Из какого материала могут быть изготовлены мелкие предметы, чтобы они притянулись к магниту?

А.  Эбонит

Б.  Железо

1)  только А

2)  только Б

3)  и А, и Б

4)  ни А, ни Б

Из какого материала могут быть изготовлены мелкие предметы, чтобы они притянулись к магниту?

А.  Медь.

Б.  Железо.

1)  только А

2)  только Б

3)  и А, и Б

4)  ни А, ни Б

В катушке, соединенной с гальванометром, перемещают магнит. Величина индукционного тока зависит

А.  от того, вносят магнит в катушку или его выносят из катушки

Б.  от скорости перемещения магнита

Правильным ответом является

1)  только А

2)  только Б

3)  и А, и Б

4)  ни А, ни Б

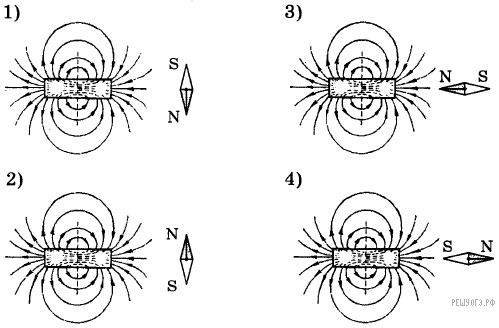

Правильное положение магнитной стрелки в магнитном поле постоянного магнита изображено на рисунке

1)   1

2)   2

3)   3

4)   4

В катушке, соединенной с гальванометром, перемещают магнит. Направление индукционного тока зависит

А.  от того, вносят магнит в катушку или его выносят из катушки

Б.  от скорости перемещения магнита

Правильным ответом является

1)  только А

2)  только Б

3)  и А, и Б

4)  ни А, ни Б

На рисунке представлена картина линий магнитного поля, полученная с помощью железных опилок от двух полосовых магнитов. Каким полюсам полосовых магнитов соответствуют области 1 и 2?

1)  1  — северному полюсу, 2  — южному

2)  2  — северному полюсу, 1  — южному

3)  и 1, и 2  — северному полюсу

4)  и 1, и 2  — южному полюсу

Катушка 1 замкнута на гальванометр и вставлена в катушку 2, через которую пропускают ток. График зависимости силы тока I, протекающего в катушке 2, от времени t показан на рисунке.

Индукционный ток в катушке 1 будет наблюдаться в период времени

1)  только от 0 до t₁

2)  только от t₂ до t₃

3)  только от t₃ до t₄

4)  от 0 до t₁ и от t₂ до t₃

10.  

По катушке идет электрический ток, направление которого показано на рисунке. При этом на концах сердечника катушки

1)  образуются магнитные полюса: на конце 1  — северный полюс, на конце 2  — южный полюс

2)  образуются магнитные полюса: на конце 1  — южный полюс, на конце 2  — северный полюс

3)  скапливаются электрические заряды: на конце 1  — отрицательный заряд, на конце 2  — положительный заряд

4)  скапливаются электрические заряды: на конце 1  — положительный заряд, на конце 2  — отрицательный заряд

11.  

На рисунке представлен график зависимости силы электрического тока, протекающего в резисторе, от времени. Магнитное поле вокруг проводника возникает в интервале(-ах) времени

1)  только от 0 с до 6 с

2)  только от 0 с до 1 с

3)  только от 0 с до 1 с и от 4 с до 6 с

4)  от 0 с до 8 с

12.  

В катушку, соединенную с гальванометром, вносят магнит. Направление индукционного тока зависит

А.  от скорости перемещения магнита

Б.  от того, каким полюсом вносят магнит в катушку

Правильным ответом является

1)  только А

2)  только Б

3)  и А, и Б

4)  ни А, ни Б

13.  

К северному полюсу полосового магнита подносят маленькую магнитную стрелку. Укажите рисунок, на котором правильно показано установившееся положение магнитной стрелки.

1)  1

2)  2

3)  3

4)  4

14.  

Линия магнитного поля изображенного на рисунке полосового магнита направлена строго вправо в точках

1)  1 и 4

2)  2 и 3

3)  1 и 3

4)  2 и 4

15.  

Линия магнитного поля изображенного на рисунке полосового магнита направлена строго влево в точках

1)  1 и 4

2)  2 и 3

3)  1 и 3

4)  2 и 4

16.  

К источнику постоянного напряжения вначале подключают медную проволоку, а затем трубку с разреженным газом, в которой возникает газовый разряд. При этом в каждом случае рядом с проводниками помещают магнитную стрелку. В каком случае магнитная стрелка после замыкания ключа зафиксирует факт появления магнитного поля?

1)  ни в том, ни в другом случае

2)  только в первом случае

3)  только во втором случае

4)  в обоих случаях

17.  

К источнику постоянного напряжения вначале подключают алюминиевую проволоку, а затем кювету с электролитом. При этом в каждом случае рядом с проводниками помещают магнитную стрелку. В каком случае магнитная стрелка после замыкания ключа зафиксирует факт появления магнитного поля?

1)  ни в том, ни в другом случае

2)  в обоих случаях

3)  только в первом случае

4)  только во втором случае

18.  

Ток силой I протекает по прямолинейному участку провода (ток направлен «на нас»). Вектор индукции магнитного поля, создаваемого током, направлен влево в точке

1)  А

2)  B

3)  C

4)  D

19.  

Ток силой I протекает по прямолинейному участку провода (ток направлен «от нас»). Вектор индукции магнитного поля, создаваемого током, направлен вверх (в плоскости рисунка) в точке

1)  А

2)  B

3)  C

4)  D

20.  

К магнитной стрелке медленно поднесли справа постоянный магнит, как показано на рисунке. Как повернется магнитная стрелка?

1)  на 90° по часовой стрелке

2)  на 90° против часовой стрелки

3)  на 45° по часовой стрелке

4)  никак не повернется

21.  

К магнитной стрелке медленно поднесли снизу постоянный магнит, как показано на рисунке. Как повернется магнитная стрелка?

1)  на 90° по часовой стрелке

2)  на 90° против часовой стрелки

3)  на 45° по часовой стрелке

4)  никак не повернется

22.  

На рисунке показаны постоянный магнит и несколько линий создаваемого им магнитного поля. Четыре стороны магнита пронумерованы. Укажите полюсы магнита.

1)  1  — северный полюс, 3  — южный полюс

2)  2  — северный полюс, 4  — южный полюс

3)  3  — северный полюс, 1  — южный полюс

4)  4  — северный полюс, 2  — южный полюс

23.  

1)  1  — северный полюс, 3  — южный полюс

2)  2  — северный полюс, 4  — южный полюс

3)  3  — северный полюс, 1  — южный полюс

4)  4  — северный полюс, 2  — южный полюс

24.  

Проводник, по которому протекает электрический ток I, расположен перпендикулярно плоскости чертежа (см. рис.). Расположение какой из магнитных стрелок, взаимодействующих с магнитным полем проводника с током, показано правильно?

1)  1

2)  2

3)  3

4)  4

25.  

В магнитное поле, линии индукции которого показаны на рисунке, помещены небольшие магнитные стрелки с номерами 1, 2, 3 и 4, которые могут свободно вращаться. Южный полюс стрелки на рисунке светлый, северный  — темный. В устойчивом положении находится стрелка с номером

1)  1

2)  2

3)  3

4)  4

26.  

В магнитное поле, линии индукции которого показаны на рисунке, помещены небольшие магнитные стрелки с номерами 1, 2, 3 и 4, которые могут свободно вращаться. Северный полюс стрелки на рисунке темный, южный  — светлый. В устойчивом положении находится стрелка с номером

1)  1

2)  2

3)  3

4)  4

27.  

В катушке, соединенной с гальванометром, перемещают магнит. Величина индукционного тока зависит

А.  от того, вносят магнит в катушку или его выносят из катушки

Б.  от того, каким полюсом выносят магнит из катушки

Правильным ответом является

1)  только А

2)  только Б

3)  и А, и Б

4)  ни А, ни Б

28.  

В первом случае магнит вносят в стальное сплошное кольцо, а во втором случае  — в медное кольцо с разрезом (см. рис.).

Индукционный ток

1)  возникает только в медном кольце

2)  не возникает ни в одном из колец

3)  возникает только в стальном кольце

4)  возникает в обоих кольцах

29.  

Какой из приведенных ниже процессов объясняется явлением электромагнитной индукции?

1)  отклонение магнитной стрелки вблизи проводника с током

2)  взаимодействие двух проводников с током

3)  появление тока в замкнутой катушке при опускании в нее постоянного магнита

4)  возникновение силы, действующей на проводник с током в магнитном поле

30.  

Стальную пластину расположили между полюсами магнита. Через некоторое время пластина намагнитилась. Какие точки соответствуют полюсам намагниченной пластины?

1)  1 – северному полюсу, 3 – южному

2)  3 – северному полюсу, 1 – южному

3)  2 – северному полюсу, 4 – южному

4)  4 – северному полюсу, 2 – южному

31.  

На рисунке показано, как установились магнитные стрелки, находящиеся рядом с магнитом. Укажите полюса стрелок, обращенные к магниту.

1)  1 – северный полюс, 2 – южный

2)  1 – южный полюс, 2 – северный

3)  и 1, и 2 – северные полюса

4)  и 1, и 2 – южные полюса

32.  

Линейный проводник закрепили над магнитной стрелкой и собрали электрическую цепь, представленную на рисунке.

При замыкании ключа магнитная стрелка

1)  останется на месте

2)  повернется на 180°

3)  повернется на 90° и установится перпендикулярно плоскости рисунка южным полюсом на читателя

4)  повернется на 90° и установится перпендикулярно плоскости рисунка северным полюсом на читателя

33.  

1)  на 90° по часовой стрелке

2)  на 90° против часовой стрелки

3)  на 45° по часовой стрелке

4)  никак не повернется

34.  

Между полюсами постоянного магнита помещен проводник с током, направление которого показано на рисунке. По какой из стрелок: 1, 2, 3 или 4  — будет направлена сила, действующая на проводник с током?

1)  1

2)  2

3)  3

4)  4

35.  

Проводник с током втягивается в область постоянного дугообразного магнита (см. рис.).

Согласно рисунку магнитные линии между полюсами магнита направлены

1)  по вертикали вниз, а ток в проводнике направлен слева направо

2)  по вертикали вниз, а ток в проводнике направлен справа налево

3)  по вертикали вверх, а ток в проводнике направлен слева направо

4)  по вертикали вверх, а ток в проводнике направлен справа налево

36.  

Проводник с током находится между полюсами постоянного магнита (см. рис.).

Сила, действующая со стороны магнитного поля на проводник с током, направлена

1)  направо

2)  налево

3)  вниз

4)  вверх

37.  

В однородном магнитном поле, вектор магнитной индукции которого направлен перпендикулярно рисунку от наблюдателя, находится электрическая цепь, состоящая из прямолинейных проводников. В какую сторону направлена сила, действующая со стороны магнитного поля на проводник 1−2?

1)  вертикально вверх ↑

2)  вертикально вниз ↓

3)  горизонтально влево ←

4)  горизонтально вправо →

38.  

Проволочный виток, подсоединенный к гальванометру, равномерно перемещают перпендикулярно линиям индукции B однородного магнитного поля слева направо, как показано на рисунке. Индукционный ток в витке

1)  не возникает, так как виток перемещают параллельно самому себе в однородном магнитном поле

2)  не возникает, так как виток перемещают равномерно

3)  возникает, так как при перемещении плоскость витка пересекают линии индукции магнитного поля

4)  возникает, так как плоскость витка перпендикулярна линиям магнитной индукции

39.  

Два параллельно расположенных проводника подключили параллельно к источнику тока.

Направление электрического тока и взаимодействие проводников верно изображены на рисунке

40.  

На рисунке изображен проводник с током, помещенный в магнитное поле. Стрелка указывает направление тока в проводнике. Вектор магнитной индукции направлен перпендикулярно плоскости рисунка от нас. Как направлена сила, действующая на проводник с током?

1)  вправо →

2)  влево ←

3)  вниз ↓

4)  вверх ↑

41.  

На рисунке изображен проводник с током,помещенный в магнитное поле. Стрелка указывает направление тока в проводнике. Вектор магнитной индукции направлен перпендикулярно плоскости рисунка от нас. Как направлена сила, действующая на проводник с током?

1)  вправо →

2)  влево ←

3)  вниз ↓

4)  вверх ↑

42.  

1)  вправо →

2)  влево ←

3)  вниз ↓

4)  вверх ↑

43.  

Постоянный магнит северным полюсом вносят в катушку, замкнутую на гальванометр (см. рис.).

Если вносить магнит в катушку южным полюсом с той же скоростью, то показания гальванометра будут примерно соответствовать рисунку

№ п/п	№ задания	Ответ
1	39	4
2	66	2
3	174	2
4	201	2
5	255	2
6	309	3
7	336	1
8	363	3
9	417	4
10	633	1
11	660	1
12	687	2
13	714	2
14	795	2
15	822	1
16	974	4
17	1001	2
18	1064	3
19	1091	3
20	1148	2
21	1175	1
22	1202	2
23	1229	4
24	1319	3
25	1383	2
26	1410	3
27	1459	4
28	1487	3
29	1601	3
30	1628	3
31	1655	1
32	1692	4
33	2256	2
34	282	4
35	471	1
36	498	3
37	579	4
38	876	1
39	913	1
40	1514	2
41	1541	1
42	1574	3
43	3315	2
